Gauges of VDE 0620-1:2010 for German Standard Plugs and Socket Outlet

Product No: GNGPL-VDE

Leave a Message

Description
Download

Germany plug and socket gauge is strictly designed and manufactured according to the relevant standard requirements of VDE 0620-1:2010.

This plug-and-socket test gauge is primarily used to test and verify whether the structure and dimensions of plugs and sockets comply with the VDE 0620-1:2010 standard. Its main application industries include electronics, electrical appliances, plug-and-socket manufacturing, and other related fields.

Standard:
DIN VDE 0620-1 “Plugs and socket-outlets for household and similar purposes Part 1: General requirements on fixed socket-outlets”
DIN VDE 0620-1 “Stecker und Steckdosen für den Hausgebrauch und ähnliche Anwendungen – Teil 1: Allgemeine Anforderungen an ortsfeste Steckdosen”

LISUN Model	Product Specifications

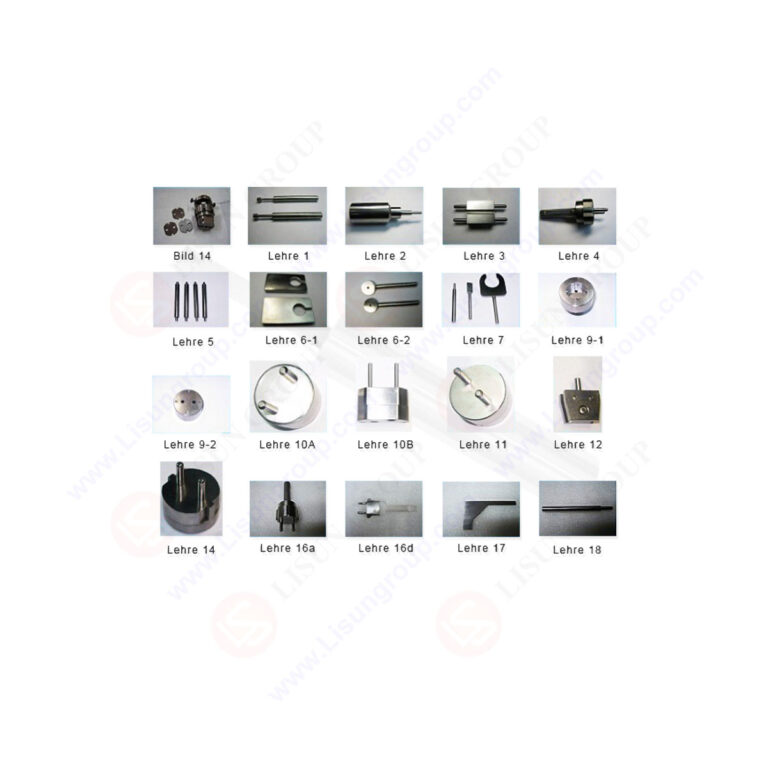

GNGPL-6201	DIN-VDE 0620-1-Lehre1 Größe der Steckerstift-Einführungsöffnungen

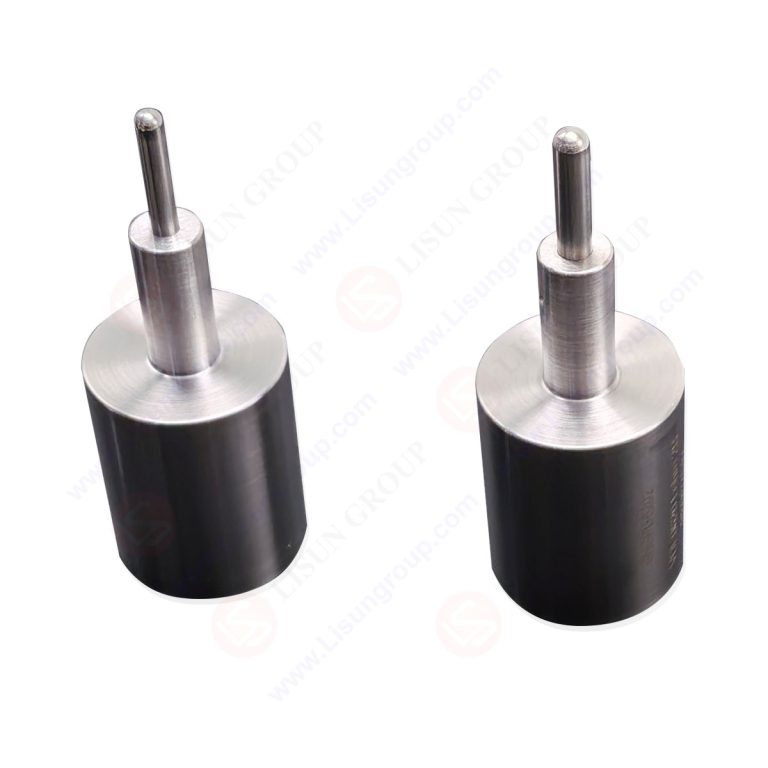

GNGPL-6202	DIN-VDE 0620-1-Lehre2 Prüfung der kleinsten Öffnungsweite und der kleinsten Abzugskraft der Kontaktbuchsen
GNGPL-6203	DIN-VDE 0620-1-Lehre3 Einführbarkeit zweipoliger Stecker
GNGPL-6204	DIN-VDE 0620-1-Lehre4 Einführbarkeit zweipoliger Stecker mit seitlichen Schutzkontakten
GNGPL-6205	DIN-VDE 0620-1-Lehre5 Prüfung des Abstandes bis zur erstmaligen Kontaktgabe
GNGPL-6206	DIN-VDE 0620-1-Lehre6 Stiftdurchmesser
GNGPL-6207	DIN-VDE 0620-1-Lehre7 Prüfung des Stiftabstandes bei Steckern 2P + AC 16 A und 2P AC 16 A
GNGPL-6208	DIN-VDE 0620-1-Lehre8 Prüfung der größten Öffnungsweite der Kontaktbuchsen
GNGPL-6209	DIN-VDE 0620-1-Lehre9 Auswechselbarkeit
GNGPL-6210A	DIN-VDE 0620-1-Lehre10-A Prüfung auf Unmöglichkeit des einpoligen Einführens A
GNGPL-6210B	DIN-VDE 0620-1-Lehre10-B Prüfung auf Unmöglichkeit des einpoligen Einführens B
GNGPL-6211	DIN-VDE 0620-1-Lehre11 Prüfung der Nichteinführbarkeit zweipoliger Stecker ohne Schutzkontakt
GNGPL-6212	DIN-VDE 0620-1-Lehre12 Prüfung auf Unmöglichkeit des einpoligen Einführens von Steckern in Steckdosen
GNGPL-6213	DIN-VDE 0620-1-Lehre13 Prüfung der Nichtberührbarkeit von aktiven Teilen durch die Shutter hindurch und von aktiven Teilen von Steckdosen mit höherem Schutzgrad
GNGPL-6214	DIN-VDE 0620-1-Lehre14 Prüfung der seitlichen Schutzkontakte
GNGPL-6215	DIN-VDE 0620-1-Lehre15 Prüfung der Nichtberührbarkeit von aktiven Teilen durch die Shutter hindurch nach der Prüfung des bestimmungsgemäßen Betriebs
GNGPL-6216a	DIN-VDE 0620-1-Lehre16a Prüfung der größten Abzugskraft des Steckers 2P + AC250V 16 A
GNGPL-6216b	DIN-VDE 0620-1-Lehre16b Lehre zur Prüfung der größten Abzugskraft des Steckers 3P + N + AC 400/230 V 16 A
GNGPL-6216c	DIN-VDE 0620-1-Lehre16c Prüfung der größten Abzugskraft des Steckers AC 400/230V 25 A
GNGPL-6216d	DIN-VDE 0620-1-Lehre16d Prüfung der größten Abzugskraft des Steckers 2P AC 250V 2,5 A
GNGPL-6216e	DIN-VDE 0620-1-Lehre16e Prüfung der größten Abzugskraft der Kontaktbuchse des Steckers nach DIN 49441 Form R2
GNGPL-6217	DIN-VDE 0620-1-Lehre17 Prüfung des Umrisses von Kappen und Abdeckungen (Dicke: ca. 2 mm)
GNGPL-6218	DIN-VDE 0620-1-Lehre18 Prüfung von Rillen, Löchern und Hinterschneidungen
GNGPL-6219a	DIN-VDE 0620-1-Lehre19a Messung der Kraft zum Öffnen des Shutters für Steckdosen 16 A, 250 V~nach DIN 49440-1
GNGPL-6219b	DIN-VDE 0620-1-Lehre19b Messung der Kraft zum Öffnen des Shutters für Steckdosen 2,5 A, 250 V~ nach DIN 49440-2 und DIN 49437
GNGPL-6214BILD	DIN-VDE 0620-1-Bild14 Vorrichtung zur Messung der Kontaktkraft bei seitlichen Schutzkontakten
GNGPL-6215BILD	DIN-VDE 0620-1-Bild15 Vorrichtung zur Prüfung der Stabilität von seitlichen Schutzkontakten
GNGPL-6243BILD	DIN-VDE 0620-1-Bild43 Vorrichtung zur Prüfung der seitlichen Schutzkontakte
